美国折光仪在线测量硝酸Ammonia浓度优化硝铵工艺

工艺痛点与在线折光法优势

• 传统密度 / 图表法需频繁温度校正与查表，响应慢、精度低，难以实时闭环控制。

• 在线折光仪直测折射率并输出 4–20 mA/Digital，与 DCS/PLC 联动，便于快速调节浓缩与配料。

典型工艺点位与参数

• 浓缩器出口：90–98% NH4NO3，160–180°C；用于稳定造粒进料浓度。

• 浆料罐出口：90–98% NH4NO3，150–160°C；保证颗粒均匀性，减少返工。

• 测量范围与精度：约 60–100% NH4NO3，典型 ±0.2%；折射率约 1.3200–1.5300（nD）。

仪表选型与配置（推荐）

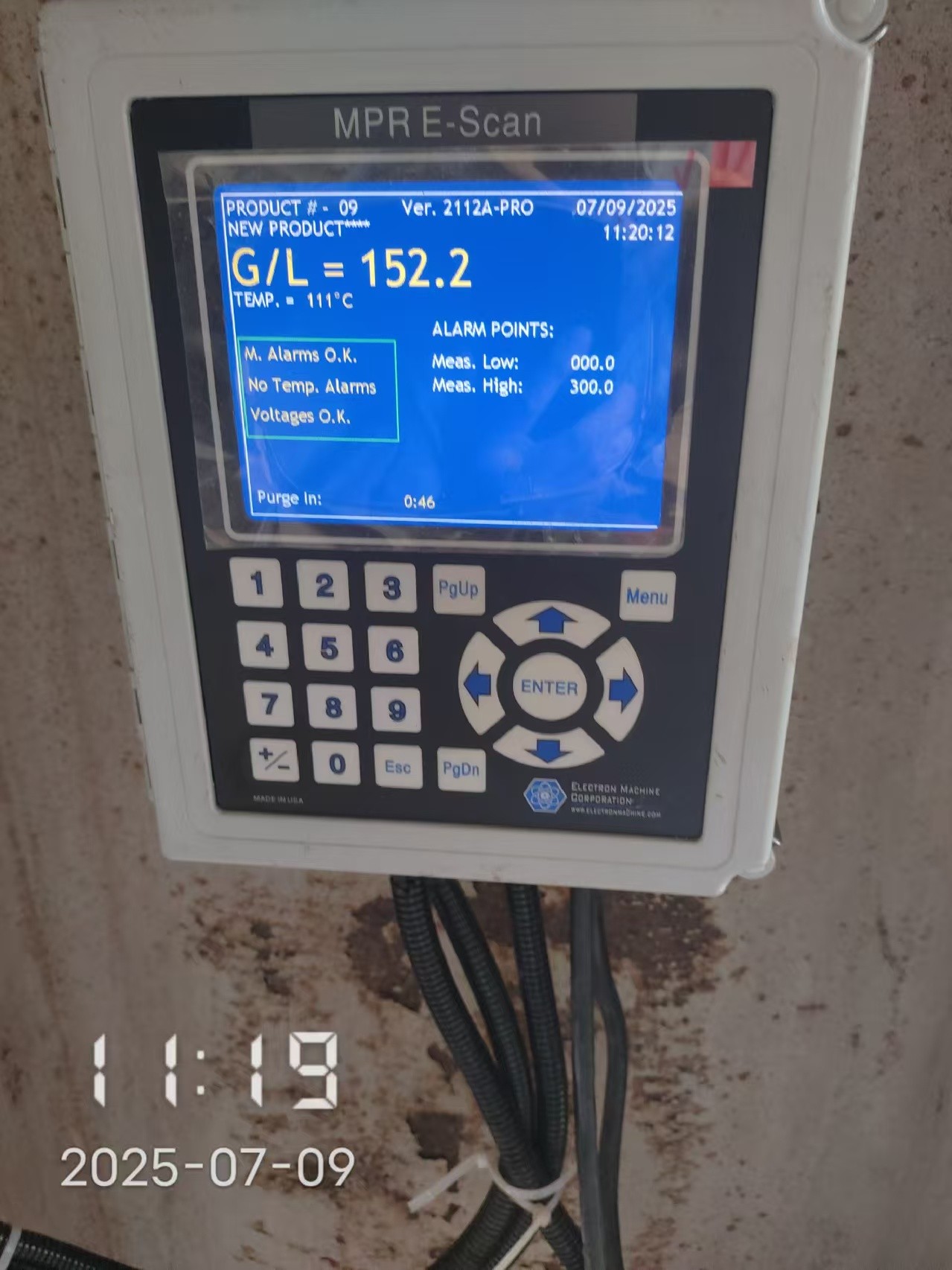

• 型号：MPR E-Scan（美国 E-Scan/EMC），分体式 CPU 与光学模块，耐高温与振动，4–20 mA/RS-485，防护 IP67。

• 关键配置：高温型（≥180°C）、蓝宝石棱镜、自动温度补偿、蒸汽 / 水自动清洗、双路模拟输出、HART/Profibus 可选。

• 危险区：按现场分区选 Exd/IIC/T6 或 Exia/IIC/T6 Ga，确保本质安全。

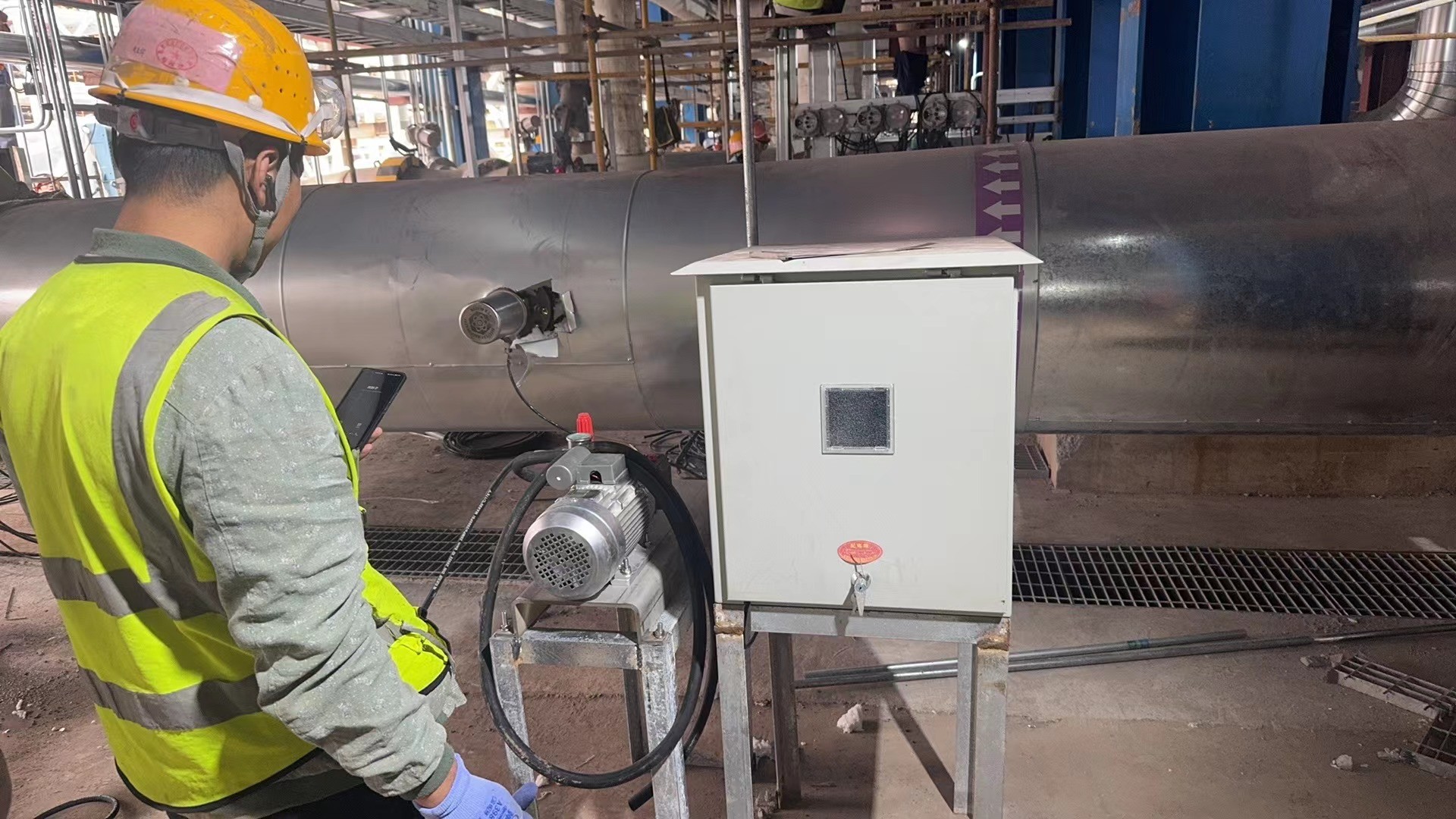

安装与维护要点

• 位置：优先管道旁路（DN25–DN50），层流、低气泡；避免振动与强电磁干扰。

• 清洗：设置定时蒸汽 / 水自动清洗（如 1–2 次 / 班），配合温度与折射率偏差报警，降低挂料与漂移风险。

• 校准：用已知浓度标液（如 90%、95%、98%）做多点校准，每年至少一次可追溯校准，现场单点验证。

与 DCS/PLC 的闭环控制

• 信号接入：4–20 mA 接 AI，RS-485/HART/Profibus 接通讯模块；设置高低限与死区，联动浓缩器蒸汽 / 进料阀门。

• 控制策略：浓度偏差触发比例 / 串级调节；与温度、流量、液位形成多变量前馈 / 反馈，抑制干扰。

可量化收益

• 减少造粒返工与报废，提升成品率与一致性。

• 降低人工巡检与化验频次，缩短批次调整时间，提高产能与收率。

• 提高过程透明度，便于合规审计与数据追溯。

快速落地路径

1. 工艺评估：明确点位、温度 / 浓度 / 压力、管径与振动、危险区等级。

2. 选型配置：按 180°C、自动清洗、双输出与防爆等级选型 MPR E-Scan。

3. 安装调试：旁路配阀与过滤器，完成自动清洗时序、DCS 通讯与 PID 初调。

4. 验证与优化：采集 7–14 天数据，对比成品质量与返工率，滚动优化 PID 参数。
